Inserire diagrammi in scala di grigio

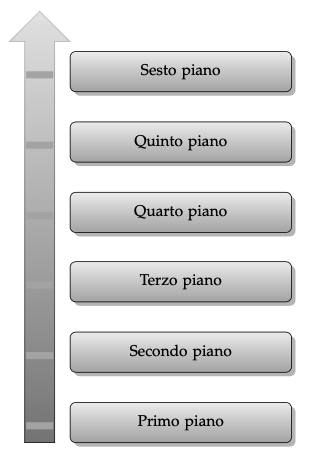

Diagramma descrittivo a priorità in scala di grigio
Per un diagramma descrittivo a priorità in scala di grigio digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
uniform color list=gray!60 for items,
}
\smartdiagram[priority descriptive diagram]{Primo piano,Secondo piano,
Terzo piano, Quarto piano, Quinto piano, Sesto piano}
\end{center}
Nell'anteprima del nostro documento avremo:

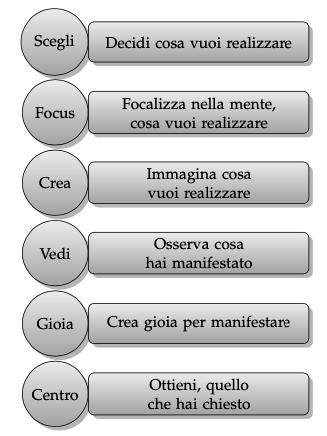

Diagramma descrittivo tipo lista ordinata in scala di grigio
Per un diagramma descrittivo tipo lista ordinata in scala di grigio digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
border color=black,
uniform color list=gray!60 for 6 items,
back arrow disabled=true,
}
\smartdiagram[descriptive diagram]{
{Scegli, Decidi cosa vuoi realizzare},
{Focus, {Focalizza nella mente, cosa vuoi realizzare}},
{Crea, Immagina cosa vuoi realizzare},
{Vedi, Osserva cosa hai manifestato},
{Gioia, Crea gioia per manifestare},
{Centro, {Ottieni, quello che hai chiesto}},
}
\end{center}
Nell'anteprima del nostro documento avremo:
Diagramma di flusso in scala di grigio
Per un diagramma di flusso verticale in scala di grigio digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
border color=black,
uniform color list=gray!60 for 4 items,
back arrow disabled=true,
}
\smartdiagram[flow diagram:horizontal]{Crea,Pensa,Scrivi,Osserva}
\end{center}
Nell'anteprima del nostro documento avremo:
Diagrammi circolari in scala di grigio

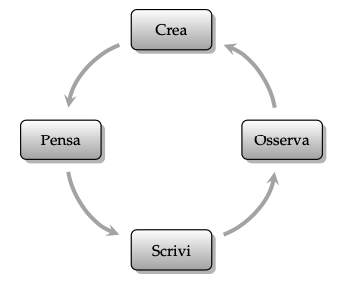

Per un diagramma circolare con movimento antiorario in scala di grigio digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
border color=black,
uniform color list=gray!60 for 4 items,
back arrow disabled=true,
}
\smartdiagram[circular diagram]{Crea,Pensa,Scrivi,Osserva}
\end{center}
Nell'anteprima del nostro documento avremo:

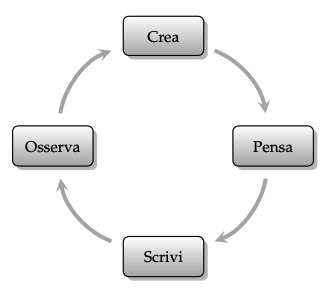

Per un diagramma circolare con movimento orario in scala di grigio digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
border color=black,
uniform color list=gray!60 for 4 items,
back arrow disabled=true,
}
\smartdiagram[circular diagram:clockwise]{Crea,Pensa,Scrivi,Osserva}
\end{center}
Nell'anteprima del nostro documento avremo:
Diagramma in sequenza in scala di grigi
Per un diagramma in sequenza in scala di grigi digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{
border color=black,
uniform color list=gray!60 for 4 items,
back arrow disabled=true,
}
\smartdiagram[sequence diagram]{Crea,Pensa,Scrivi,Osserva}
\end{center}
Nell'anteprima del nostro documento avremo:
Per un diagramma in sequenza su sfondo nero con scritte in bianco digitare il seguente codice nel box ERT:
\begin{center}
\smartdiagramset{uniform sequence color=true,
sequence item border color=black,
sequence item font size=\footnotesize,
sequence item text color=white
}
\smartdiagram[sequence diagram]{Crea,Pensa,Scrivi,Osserva}
\end{center}
Nell'anteprima del nostro documento avremo:
